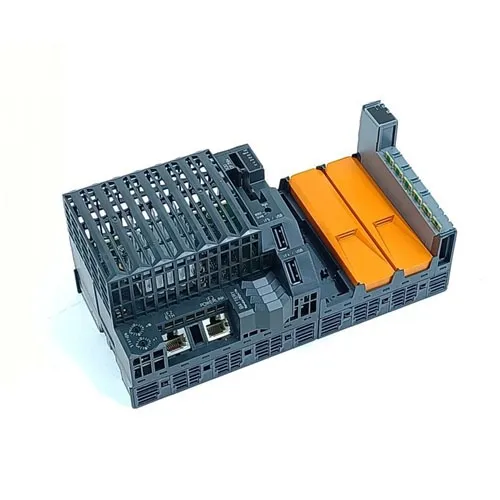

B&R X20CP3584 X20 -järjestelmän 3-paikkainen Atom PLC -ohjain

Model:
X20CP3584
Brand:
B&R
Type:
Tehokas X20 Industrial PLC -ohjain
Warranty:
100% Uusi alkuperäinen
Shipping:
Nopea maailmanlaajuinen toimitus FedExin ja DHL Expressin kautta

Lyhyt kuvausLiitännät1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X LinkJärjestelmämoduuliOhjainYleistä tietoaB&R ID-koodi0xC3ADJäähdytysIlman tuuletintaTilailmaisimetCPU-toiminto, Ethernet, POWERLINK, CompactFlash, akkuDiagnostiikkaAkkuKyllä,......

Lähetä kysely

Tuotteen Kuvaus

Lyhyt kuvaus

Liitännät	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
Järjestelmämoduuli	Ohjain

Yleistä tietoa

B&R ID-koodi	0xC3AD
Jäähdytys	Ilman tuuletinta
Tilailmaisimet	CPU-toiminto, Ethernet, POWERLINK, CompactFlash, akku
Diagnostiikka
Akku	Kyllä, LED-tilan ilmaisimen ja ohjelmiston avulla
CPU-toiminto	Kyllä, LED-tilan ilmaisimen avulla
CompactFlash	Kyllä, LED-tilan ilmaisimen avulla
Ethernet	Kyllä, LED-tilan ilmaisimen avulla
POWERLINK	Kyllä, LED-tilan ilmaisimen avulla
Lämpötila	Kyllä, ohjelmistorekisterin avulla
Tukea
Ohjaimen redundanssi	Kyllä
Tallennustilatietojen tuki	Kyllä
ACOPOS-tuki	Kyllä
Visuaalisten komponenttien tuki	Kyllä
Virrankulutus ilman liitäntämoduulia ja USB:tä	8,6 W
X2X Link -virtalähteen virrankulutus	1,42 W
Virrankulutus
Sisäinen I/O	0,6 W
Toimilaitteiden aiheuttama ylimääräinen tehohäviö (resistiivinen) [W]	-
Sertifikaatit
CE	Kyllä
UKCA	Kyllä
CRA (Cyber Resilience Act)	Arviointi käynnissä
ATEX	Alue 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (katso X20-käyttöopas) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Teollisuuden ohjauslaitteet
HazLoc	cCSAus 244665 Prosessin ohjauslaitteet vaarallisiin paikkoihin Luokka I, Division 2, ryhmät ABCD, T5
DNV	Lämpötila:B(0 - 55 °C) Kosteus:B(jopa 100 %) Tärinä:B(4 g) EMC:B(silta ja avokansi)
CCS	Kyllä
LR	ENV1
KR	Kyllä
ABS	Kyllä
BV	EC33B Lämpötila: 5 - 55°C Tärinä: 4 g EMC: Silta ja avokansi
KC	Kyllä

CPU ja X2X Link virtalähde

Tulojännite	24 VDC -15 % / +20 %
Tulovirta	Max. 1,5 A
Sulake	Integroitu, ei vaihdettavissa
Käänteisen napaisuuden suojaus	Kyllä

X2X Link virtalähteen lähtö

Nimellislähtöteho	7 W
Rinnakkaisliitäntä	Kyllä
Ylimääräinen toiminta	Kyllä

Tulo-I/O-virtalähde

Tulojännite	24 VDC -15 % / +20 %
Sulake	Vaadittu linjasulake: Max. 10 A, hidas puhallus

Lähtö I/O-virtalähde

Nimellinen lähtöjännite	24 VDC
Sallittu kosketuskuorma	10 A

Virtalähde - Yleistä tietoa

Tilailmaisimet	Ylikuormitus, käyttötila, moduulin tila, RS232-tiedonsiirto
Diagnostiikka
RS232 tiedonsiirto	Kyllä, LED-tilan ilmaisimen avulla
Moduuli ajo/virhe	Kyllä, LED-tilan ilmaisimen ja ohjelmiston avulla
Ylikuormitus	Kyllä, LED-tilan ilmaisimen ja ohjelmiston avulla
Sähköinen eristys
I/O-syöttö - I/O-virtalähde	Ei
CPU/X2X Link supply - CPU/X2X Link power supply	Kyllä

Ohjain

CompactFlash paikka	1
Reaaliaikainen kello	Haihtumaton, resoluutio 1 s, tarkkuus -10-10 ppm 25 °C:ssa
FPU	Kyllä
Prosessori
Tyyppi	Atom E620T
Kellotaajuus	0,6 GHz
L1 välimuisti
Datakoodi	24 kt
Ohjelmakoodi	32 kt
L2 välimuisti	512 kt
Integroitu I/O-prosessori	Käsittelee I/O-datapisteitä taustalla
Modulaariset liitäntäpaikat	3
Pysyvät muuttujat	Max. 256 kt
Lyhin tehtäväluokan sykliaika	400 µs
Tyypillinen opetusjakson aika	0,0075 µs
Tietojen puskurointi
Akun valvonta	Kyllä
Litium akku	Min. 2 vuotta 23°C ympäristön lämpötilassa
Vakiomuisti
RAM	256 Mt DDR2 SDRAM
Käyttäjän RAM	1 Mt SRAM

Liitännät

Liitäntä IF1
Signaali	RS232
Variantti	Kytkentä 12-napaisella riviliittimellä X20TB12
Max. etäisyys	900 m
Siirtonopeus	Max. 115,2 kbit/s
Liitäntä IF2
Signaali	Ethernet
Variantti	1x RJ45 suojattu
Viivan pituus	Max. 100 m 2 aseman välillä (osion pituus)
Siirtonopeus	10/100/1000 Mbit/s
Siirtää
Fyysinen kerros	10BASE-T/100BASE-TX/1000BASE-T
Puoliduplex	Kyllä
Full-duplex	Kyllä
Itseneuvottelu	Kyllä
Auto-MDI/MDIX	Kyllä
Liitäntä IF3
Kenttäväylä	POWERLINK (V1/V2) hallitseva tai ohjattu solmu
Tyyppi	Tyyppi 4
Variantti	1x RJ45 suojattu
Viivan pituus	Max. 100 m 2 aseman välillä (osion pituus)
Siirtonopeus	100 Mbit/s
Siirtää
Fyysinen kerros	100BASE-TX
Puoliduplex	Kyllä
Full-duplex	POWERLINK-tila: Ei / Ethernet-tila: Kyllä
Itseneuvottelu	Kyllä
Auto-MDI/MDIX	Kyllä
Liitäntä IF4
Tyyppi	USB 1.1/2.0
Variantti	Tyyppi A
Max. lähtövirta	0,5 A
Liitäntä IF5
Tyyppi	USB 1.1/2.0
Variantti	Tyyppi A
Max. lähtövirta	0,5 A
Liitäntä IF6
Kenttäväylä	X2X Link master

Sähköiset ominaisuudet

Sähköinen eristys	Ethernet (IF2), POWERLINK (IF3) ja X2X (IF6) on eristetty toisistaan, muista liitännöistä ja PLC:stä

Käyttöolosuhteet

Asennussuunta
Vaakasuora	Kyllä
Pystysuora	Kyllä
Asennuskorkeus merenpinnan yläpuolelle
0-2000 m	Ei rajoitusta
> 2000 m	Ympäristön lämpötilan alentaminen 0,5 °C / 100 m
Suojausaste EN 60529 mukaan	IP20

Ympäristöolosuhteet

Lämpötila
Toiminta
Vaakasuora asennussuunta	-25 - 60 °C
Pystysuuntainen asennussuunta	-25 - 50 °C
Vähentäminen	Katso kohta "Derating".
Varastointi	-40 - 85 °C
Kuljetus	-40 - 85 °C
Suhteellinen kosteus
Toiminta	5 - 95 %, ei kondensoituvaa
Varastointi	5 - 95 %, ei kondensoituvaa
Kuljetus	5 - 95 %, ei kondensoituvaa

Mekaaniset ominaisuudet

Huom	Tilaa sovellusmuisti (CompactFlash) erikseen Vara-akku sisältyy toimitukseen X20 päätylevy (oikea) sisältyy toimitukseen 12-nastainen X20 riviliitin sisältyy toimitukseen Liitäntämoduulipaikkojen kannet sisältyvät toimitukseen
Mitat
Leveys	200 mm
Korkeus	99 mm
Syvyys	85 mm
Paino	470 g

Materiaalinumero:

X20CP3584

Kuvaus:

Intel Atom 600 MHz prosessori ylimääräisellä I/O-prosessorilla
Sisäänrakennettu Ethernet, POWERLINK kyselyvastausten ketjutuksella ja USB
3 paikkaa modulaarista liitännän laajentamista varten
CompactFlash irrotettavana sovellusmuistina
256 Mt DDR2-SDRAM
Ohjaimen redundanssi mahdollinen
Ilman tuuletinta

The X20CP3585 controller is based on an Atom processor clocked at 0,6 GHzja varustettu256 MtDDR2 SDRAM.

USB, Ethernet, POWERLINK ja irrotettava CompactFlash ovat kaikki vakiovarusteita. Gigabit Ethernet -liitäntä on vakioominaisuus. Reaaliaikaisen verkon suorituskyvyn parantamiseksi sisäänrakennettu POWERLINK-liitäntä tukee kyselyvastausketjutustilaa (PRC).

Ohjaimessa on 3 paikkaa X20-tietoliikennemoduuleille. Erilaisia väylä- ja verkkojärjestelmiä voidaan helposti integroida X20-järjestelmään tietoliikennemoduuleiden avulla
